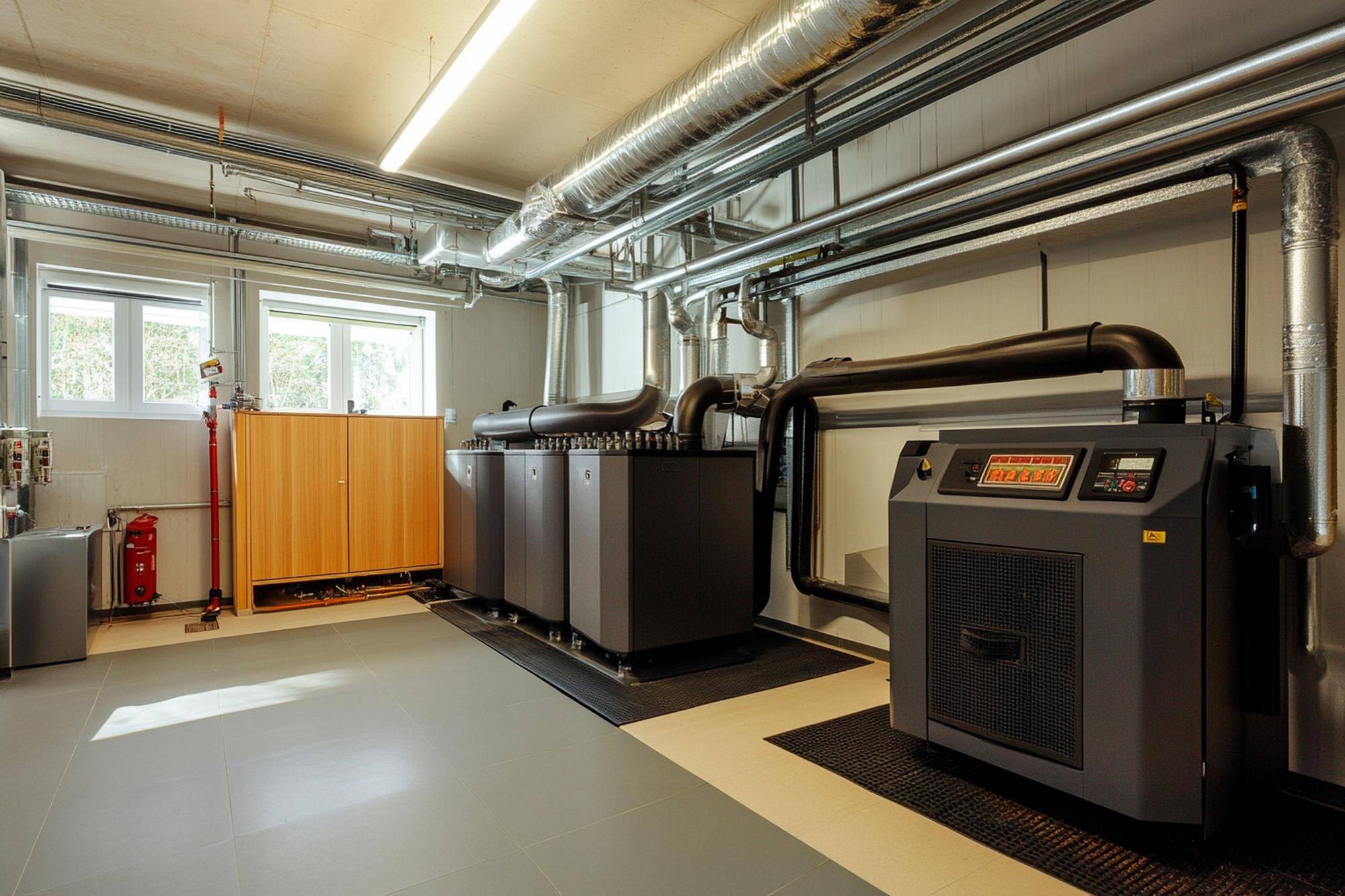

Kotłownia na paliwo stałe ile metrów powinna mieć?

Kotłownia na paliwo stałe nie ma jednej uniwersalnej wielkości, bo to moc kotła wyznacza minimalną kubaturę, wysokość oraz wymagania wentylacyjne i serwisowe. Dla kotłów do 25 kW najczęściej przyjmuje się kubaturę co najmniej 8 m³ i wysokość minimum 2,2 m, przy sprawnym nawiewie i wywiewie, a większe moce oznaczają większe wymagania, w tym zasady w rodzaju 4 m³/kW lub minimalną kubaturę 30 m³ w wybranych przypadkach wynikających z przepisów i norm [1][2][3][6]. Kluczowe są także przekroje wentylacji nawiewno-wywiewnej, odległości serwisowe i materiały niepalne, które bezpośrednio wpływają na to ile metrów powinna mieć kotłownia w praktycznym układzie [2][4][5].

Odpowiedź zależy od mocy urządzenia, koniecznej kubatury oraz wymagań dotyczących wysokości i wentylacji. Dla małych kotłów do 25 kW w opracowaniach branżowych i poradnikach przyjmuje się zwykle kubaturę co najmniej 8 m³ oraz wysokość pomieszczenia minimum 2,2 m [1][2][3]. W części materiałów pojawia się dopuszczenie wysokości 1,9 m pod warunkiem spełnienia dodatkowych wymagań przewietrzania, co należy zweryfikować z odniesieniami do norm i Warunków Technicznych [2][3].

W przypadku większych mocy mogą obowiązywać inne progi, w tym reguła 4 m³/kW i minimalna kubatura 30 m³ w określonych konfiguracjach lokalizacyjnych i technicznych, wynikające z praktyki projektowej i powiązań z przepisami oraz normami branżowymi [6]. Z tego powodu planując to ile metrów powinna mieć kotłownia, należy liczyć nie tylko metry kwadratowe podłogi, ale przede wszystkim kubaturę i sprawdzić wymagania dla danej mocy i układu urządzeń [1][3][6].

Im większa moc kotła, tym większe wymagania dotyczące przestrzeni i wentylacji, a także strefy obsługowej i serwisowej wokół urządzeń [3][6]. Dla kotłów do 25 kW często wystarcza kubatura rzędu 8 m³, natomiast powyżej tego progu wchodzą w grę podwyższone wymagania dotyczące drzwi, ich szerokości i odporności ogniowej, a także precyzyjniejsze wymagania kubaturowe [1][3][6].

Dla urządzeń o mocy ponad 25 kW źródła wskazują m.in. drzwi o szerokości co najmniej 0,8 m, wykonane z materiału niepalnego i otwierane na zewnątrz, co ma bezpośredni związek z bezpieczeństwem ewakuacji i eksploatacją [3]. Zwiększona moc wymusza też bardziej rygorystyczne podejście do nawiewu i wywiewu oraz większą przestrzeń przed kotłem związaną z załadunkiem paliwa i czyszczeniem [3][6].

W wielu opracowaniach minimalna wysokość kotłowni wynosi 2,2 m, a niższa wysokość bywa dopuszczana wyjątkowo, przy zapewnieniu dodatkowych warunków wentylacji i po spełnieniu zapisów odnoszących się do norm i Warunków Technicznych [2][3][6]. W przypadku kotłów do 25 kW zalecana kubatura 8 m³ pojawia się konsekwentnie w źródłach, lecz należy każdorazowo sprawdzać odniesienia dla konkretnego urządzenia i układu [1][2][3].

Źródła podają też wymóg powierzchni okien równy co najmniej 1/15 powierzchni podłogi, co ma związek z oświetleniem i bezpieczeństwem użytkowania kotłowni [3][5]. Poza wymiarami istotna jest funkcjonalna organizacja przestrzeni, która pozwala na zachowanie stref obsługi urządzeń, ciągów komunikacyjnych i właściwego działania wentylacji [1][2][5].

Wentylacja nawiewno-wywiewna jest warunkiem bezpiecznej pracy kotła na paliwo stałe i prawidłowego spalania [2][4][5]. W jednym z opracowań wskazano minimalny przekrój nawiewu 200 cm², a dla wywiewu co najmniej 14 × 14 cm z wyprowadzeniem ponad dach, co zapewnia stały dopływ tlenu i skuteczne odprowadzenie zużytego powietrza [2][4].

Instalacja spalin musi współpracować z przewodem kominowym w sposób zapewniający właściwy ciąg i nie może być kształtowana tak, aby go utrudniać. Wymaga to spójności pomiędzy przekrojem i wysokością przewodu, rozmieszczeniem otworów oraz szczelnością całego układu [1][2][4]. W efekcie parametry wentylacji razem z kubaturą pomieszczenia przesądzają o tym, ile metrów powinna mieć kotłownia w danym budynku [2][4][6].

Dla bezpiecznej obsługi i konserwacji zaleca się pozostawienie wolnej przestrzeni wokół kotła. W materiałach branżowych spotyka się wartości rzędu 0,5 m z każdej strony urządzenia, a w starszych normach i opracowaniach podawano odległości 0,7 m z tyłu, 1,0 m z boku i 2,0 m z przodu [1][2][5][7]. Zachowanie tych stref ułatwia czyszczenie, załadunek paliwa i prace serwisowe, co należy uwzględnić przy określaniu wymaganej powierzchni i kubatury [1][2][5].

Krytyczne elementy kotłowni powinny być wykonane z materiałów niepalnych, w tym podłoga, drzwi i osłony w strefie narażonej na działanie wysokiej temperatury, co wynika z zasad bezpieczeństwa pożarowego [2][3][5]. Wymagane jest także zapewnienie właściwego odprowadzenia spalin zgodnie z Warunkami Technicznymi i odniesieniami normowymi, a instalacja nie może ograniczać ciągu kominowego [1][2][4][6].

Dla kotłów do 25 kW często wskazuje się konieczność sytuowania ich w wydzielonym pomieszczeniu na kondygnacji podziemnej lub na poziomie pomieszczeń ogrzewanych, z zachowaniem wymagań przeciwpożarowych i wentylacyjnych [2][3][6]. W przypadku mocy większych podwyższone są także wymagania dotyczące drzwi i komunikacji, co wpływa na planowany metraż [3].

Obowiązujące wymagania odnoszą się do Warunków Technicznych oraz do norm, w tym przywoływanej w materiałach branżowych PN-B-02431-1:1999 i starszej PN-87/B-02411, które historycznie porządkują zagadnienia kotłowni na paliwo stałe i wpływają na praktykę projektową [1][5][6][7]. Opracowania techniczne i artykuły inżynierskie wskazują progi kubaturowe oraz zasady wentylacji i bezpieczeństwa, które należy zweryfikować pod kątem konkretnego przypadku i aktualnych przepisów [5][6].

Wymagania przestrzenne nie kończą się na miejscu dla kotła. Powierzchnia składu paliwa zależy od rocznego zapotrzebowania na ciepło, wartości opałowej paliwa i sprawności systemu, co bezpośrednio przekłada się na dodatkowe metry potrzebne w kotłowni lub w pomieszczeniu przyległym [5]. Ergonomiczne rozmieszczenie urządzeń i ciągów transportu paliwa musi uwzględniać minimalne odległości robocze oraz swobodny przepływ powietrza dla wentylacji [1][2][5].

W materiałach dyskusyjnych pojawia się kubatura około 12,15 m³ jako potencjalnie wystarczająca dla niewielkich mocy, lecz zawsze wymaga to weryfikacji odległości serwisowych, skuteczności wentylacji i zgodności z właściwą normą oraz Warunkami Technicznymi [8]. Taka ocena musi uwzględniać całokształt wymagań, a nie tylko samą objętość pomieszczenia [1][2][6][8].

Metraż kotłowni ustala się przez pryzmat mocy kotła, wymaganej kubatury i wysokości oraz pełnej zgodności z wentylacją, odległościami, materiałami niepalnymi i przepisami. Najczęściej dla urządzeń do 25 kW przyjmuje się co najmniej 8 m³ i 2,2 m wysokości, z nawiewem min. 200 cm² i wywiewem co najmniej 14 × 14 cm, a w wybranych przypadkach i wyższych mocach stosuje się reguły pokroju 4 m³/kW lub minimalną kubaturę 30 m³ [1][2][3][4][6]. Konieczne jest pozostawienie stref serwisowych na poziomie około 0,5 m wokół kotła lub zgodnie ze starszymi opracowaniami do 2,0 m od frontu, a elementy wykończenia powinny być niepalne [1][2][5][7]. Uzupełnieniem jest powierzchnia okien nie mniejsza niż 1/15 powierzchni podłogi, która wspiera bezpieczeństwo i komfort użytkowania [3][5].

Źródła:

• [1] https://architectu.pl/kotlownia-na-paliwo-stale/
• [2] https://czornydiament.pl/kotlownia-na-paliwo-stale-wymagania-przepisy-i-porady/
• [3] https://www.techsterowniki.pl/blog/masz-kociol-na-paliwo-stale-sprawdz-czy-twoja-kotlownia-spelnia-wymagania-techniczne
• [4] https://swiadomyprojektant.pl/2022/02/28/kotlownia-na-paliwo-stale-wymagania/
• [5] https://www.instalacjebudowlane.pl/3878-23-40-kotlownia-na-paliwo-stale.html
• [6] https://inzynierbudownictwa.pl/pomieszczenie-kotlowni-a-moc-kotla/
• [7] https://www.scribd.com/document/791160406/PN-B-02411-1987P-Ogrzewnictwo-Kotlownie-Wbudowane-Na-Paliwo-Stale-Wymagania
• [8] https://www.elektroda.pl/rtvforum/topic3860035.html
